[Algorithm] 깊이 우선 탐색



목차

1. DFS란?



2. 그래프란?

  • 그래프의 특징
  • 그래프의 종류
  • 그래프 용어





1. DFS란?

  • 깊이 우선 탐색(Depth-First-search)은 그래프 완전 탐색 기법중 하나
  • 그래프의 시작 노드에서 출발하여 탐색할 쪽 분기를 정하여 최대 깊이까지 탐색을 마친 후 다른 분기 쪽으로 이동하여 탐색을 수행하는 알고리즘
  • 트리의 완전 탐색에 사용된다.
  • 깊이 우선탐색 특징
    기능 특징 시간 복잡도 (노드 -V, 엣지 - E)
    그래프 완전 탐색 - 재귀 함수로 구현

    - 스택 자료구조 이용
    O(V+E)
  • DFS는 사실상 재귀함수문제와 다름없다.
  • 재귀 함수를 이용하므로 스택오버플로에 유의해야 한다.
  • DFS를 이용하여 풀 수 있는 문제는 단절점 찾기, 단절선 찾기, 사이클 찾기, 위상 정렬 등이 있다.
  • DFS는 한 번 방문한 노드를 다시 방문 하지 않아야 하므로 노드 방문 여부를 체크할 배열이 필요하다.
  • 그래프의 인접 리스트로 표현할 수 있다.

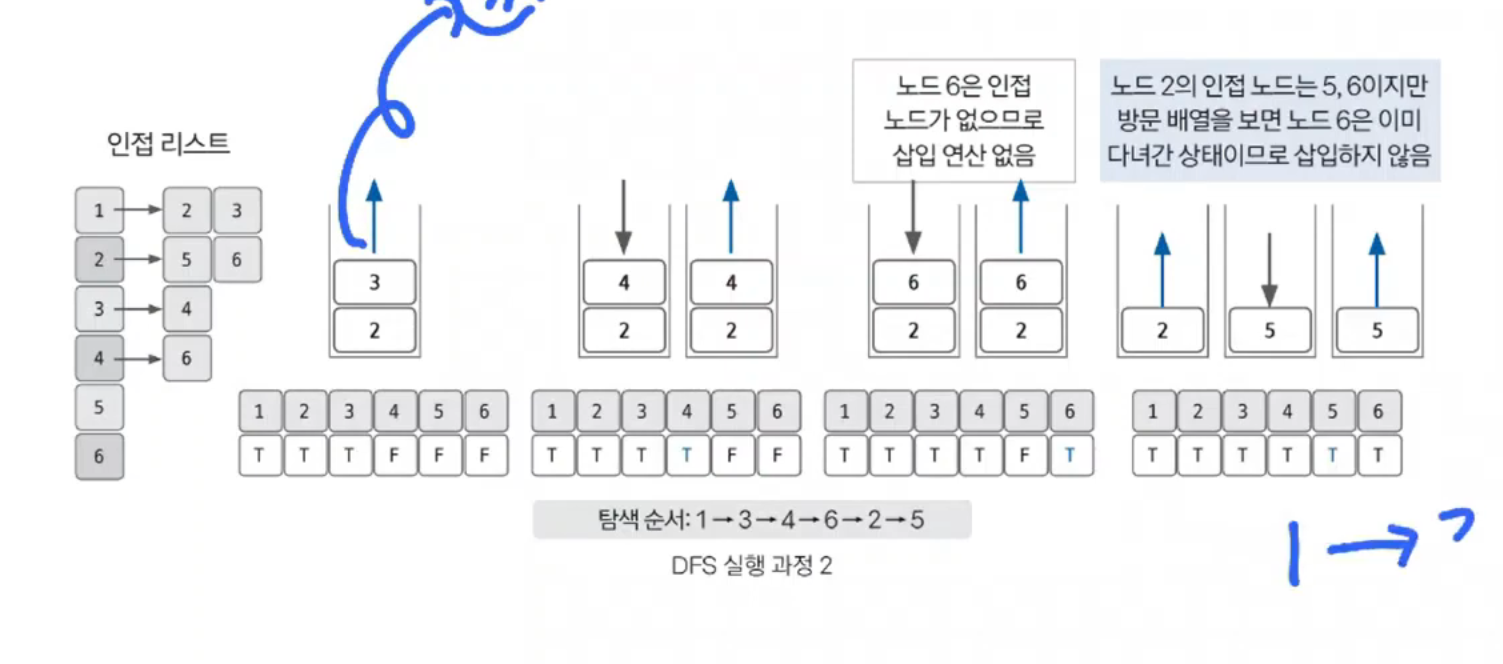

  • DFS의 동작방식
    1. 시작할 노드를 정한 후 사용할 자료구조(인접리스트) 초기화 하기

  1. 스택에서 노드를 꺼낸 후 노드의 인접 노드를 다시 스택에 삽입
  2. 스택 자료구조에 값이 없을 때까지 반복하기
    • 이미 다녀간 노드는 방문 배열을 바탕으로 재삽입하지 않는 것이 핵심이다.





2. 그래프란?

  • 단순히 노드와 노드를 연결하는 간선을 하나로 모아놓은 비선형 자료구조
  • 연결된 객체 간의 관계를 표현하는 자료구조
  • 방향 그래프와 무방향 그래프로 나눌 수 있다.
https://velog.io/@sohi_5/algorithmDFS
  • 무방향 그래프
    • 두 정점을 연결하는 간선에 방향이 없는 그래프
    • 정점 Vi,Vj를 연결하는 간선을 (Vi,Vj)로 표현한다.
    • V(노드) = {A,B,C,D} , E(엣지) = {{A,B},{A,D},{B,D},{B,C},{C,D}}





  • 완전 그래프
    • 한 정점에서 다른 모든 정점과 연결되어 최대 간선 수를 갖는 그래프
    • 정점이 n개인 완전 그래프에서 무방향 그래프의 최대 간선 수는 n(n-1)/2
    방향 그래프의 최대 간선 수는 n(n-1)

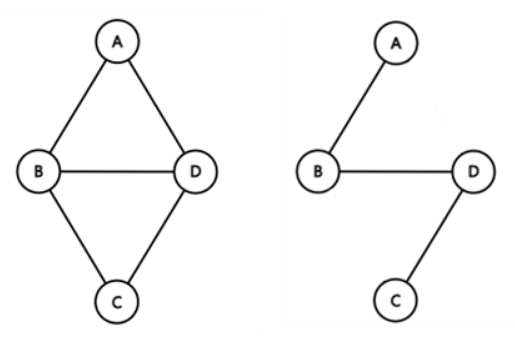

  • 부분 그래프
    • 기존의 그래프에서 일부 정점이나 간선을 제외하여 만든 그래프



  • 가중 그래프
    • 정점을 연결하는 간선에 가중치를 할당한 그래프
    • 가중치를 weight라고 한다.

    • 행렬에 1이 아닌 가중치값을 적을 수 있다.

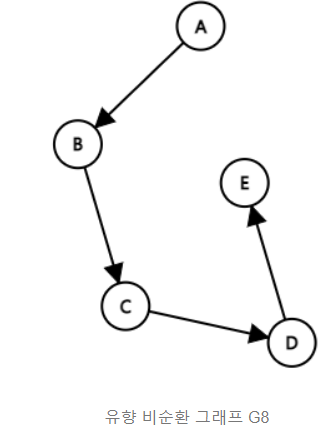

유향 비순환 그래프

  • 방향 그래프에서 사이클이 없는 그래프연결 그래프
    • 떨어져 있는 정점이 없는 그래프


  • 그래프 용어
    • 차수(Degree) : 정점에 부속되어 있는 간선의 수
      • 진입 차수 : 정점을 머리로 하는 간선의 수
      • 진출차수 : 정점을 꼬리로 하는 간선의 수
    • 경로: 정점 Vi~ Vj까지 간선으로 연결된 정점을 순서대로 나열한 리스트
      • 한 번 지나간 경로를 다시 거치는 것은 경로라고 하지 않는다.
      • 단순 경로 : 모두 다른 정점으로 구성된 경로
    • 경로 길이 : 경로를 구성하는 간선의 수
    • 사이클 :
      • 단순 경로 중에서 경로의 시작 정점과 마지막 정점이 같은 경로
      • 트리는 cycle이 존재하지 않는다.(부모와 자식 관계이기 떄문)



  • 그래프의 표현 방법(인접성을 표현하기)
    • 인접행렬(adjacency matrix)
      • 메모리 낭비가 심하다.
      • 에지의 개수 이외에는 모두 0으로 표현되지 않기 때문
    • 인접리스트(adjacency list)
      • 인접행렬보다 효율적
      • 존재하는 에지만 추가하면 된다.
